ANSYS workbench稳态热电分析-铜排

铜排厚度2.5mm，宽度30mm，先有500A电流通过铜排，铜排与空气换热系数为5W/M^2，现分析铜排在稳定状态下的发热情况。

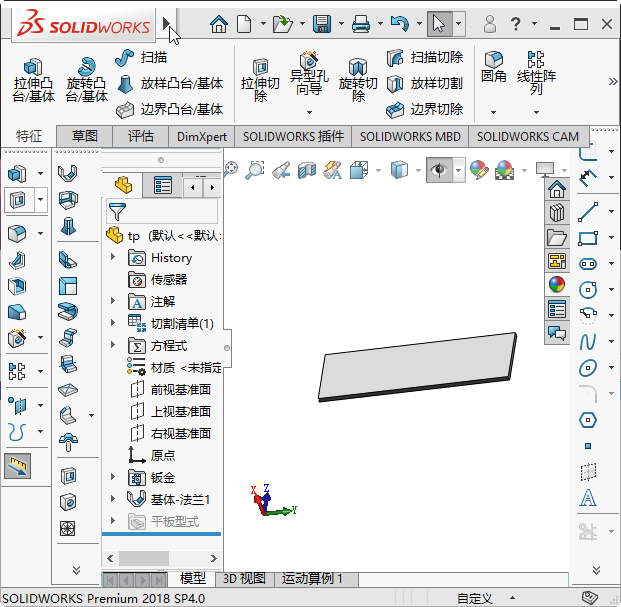

1、solidworks建立铜排模型，如图所示

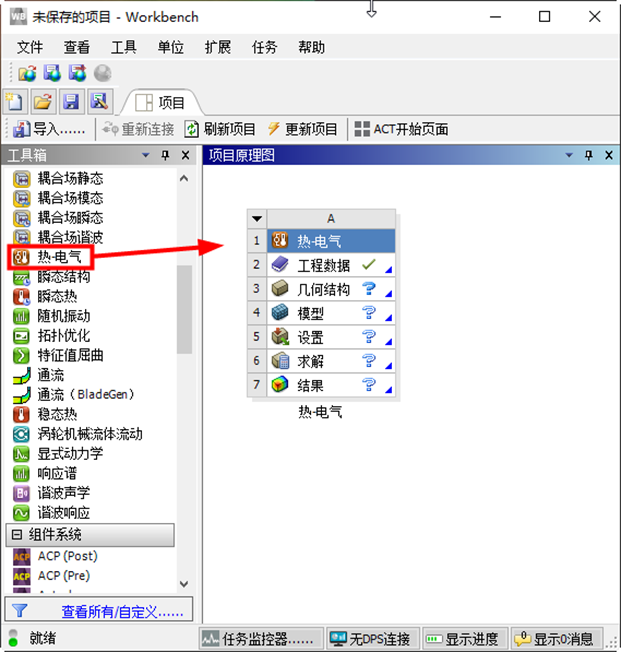

2、打开ansys-workbench、将热电分析模块拖到界面处，如图所示

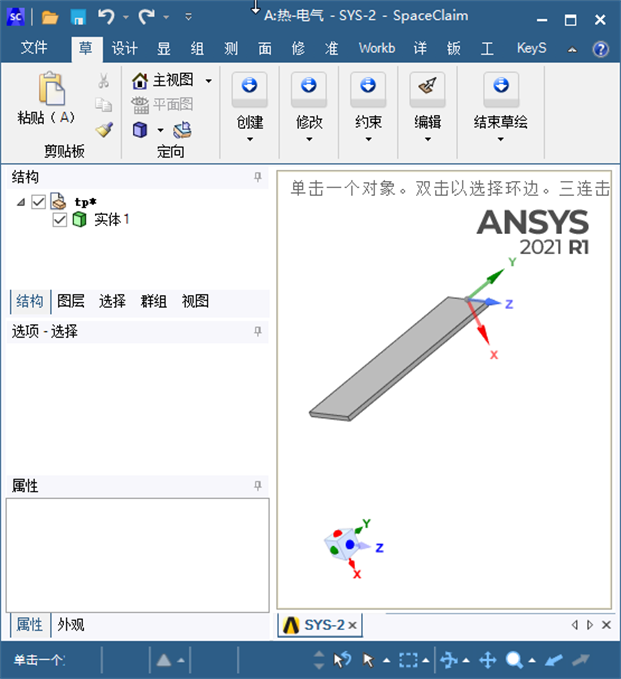

3、双击几何结构，打开spaceclaim软件后，导入刚才建立的铜排模型，如图所示

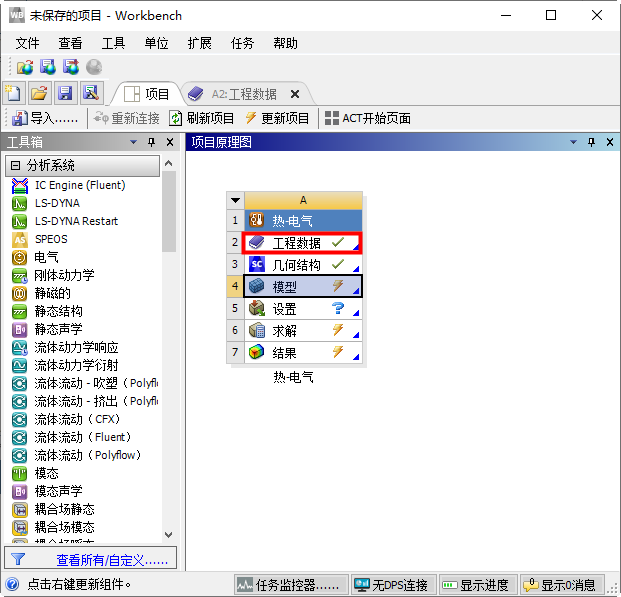

4、点击工程数据，准备定义铜排材料，如图所示

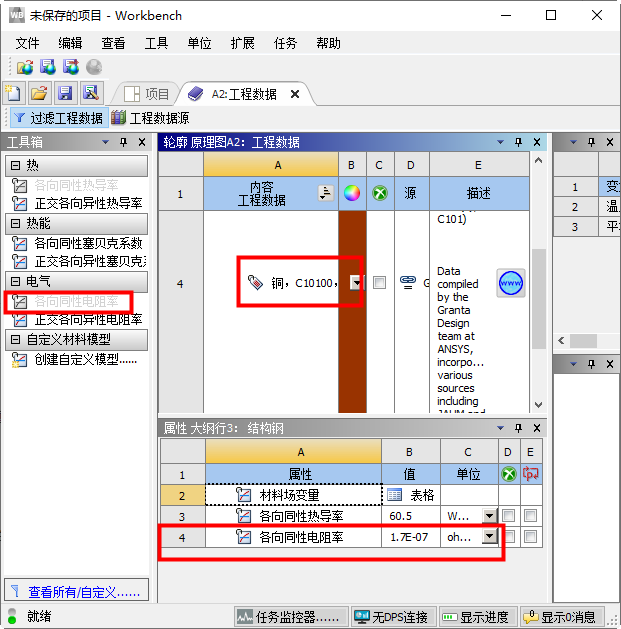

5、添加铜材料，输入铜的电阻率1.7e-8欧姆.米，如图所示

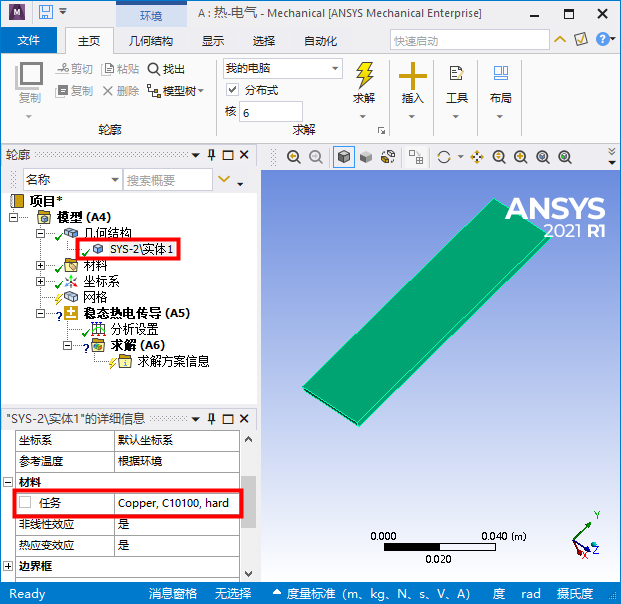

6、定义铜排材料，如图所示

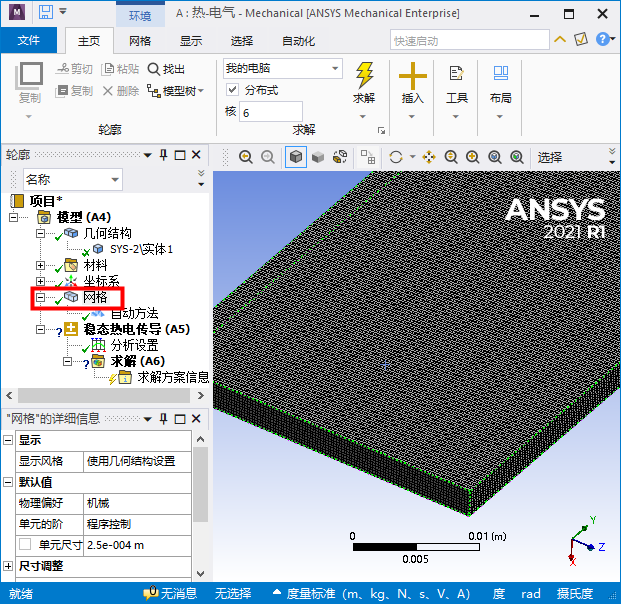

7、划分网格

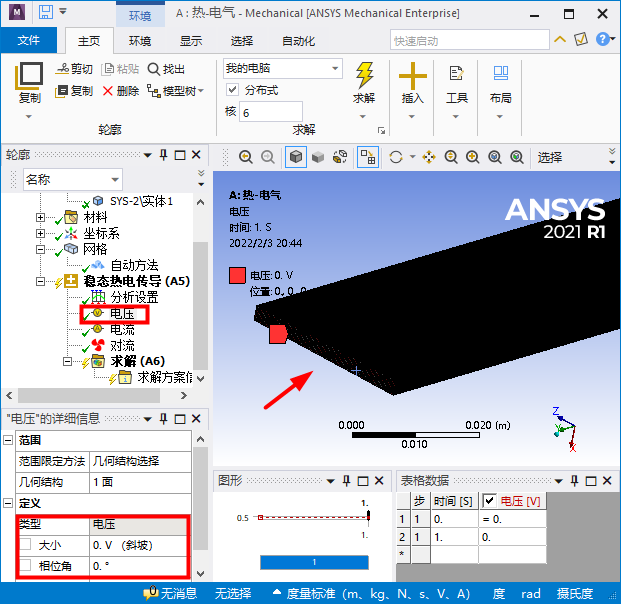

8，在一端面上添加电压为0伏特，如图所示

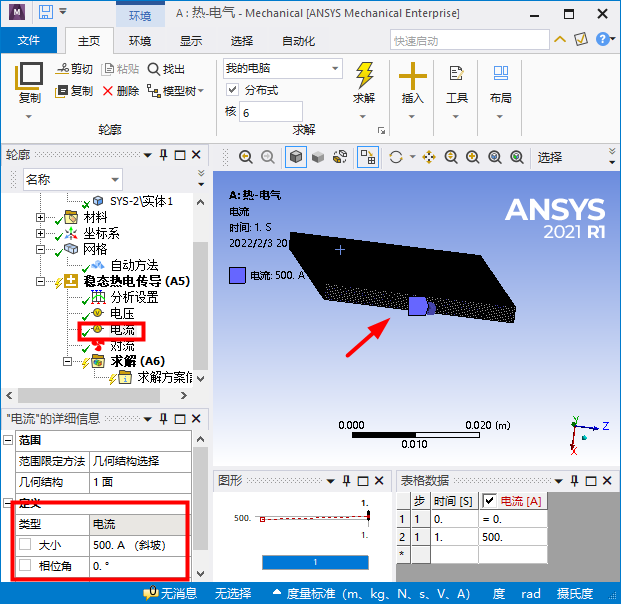

9、在另外一端面添加电流，500A，如图所示

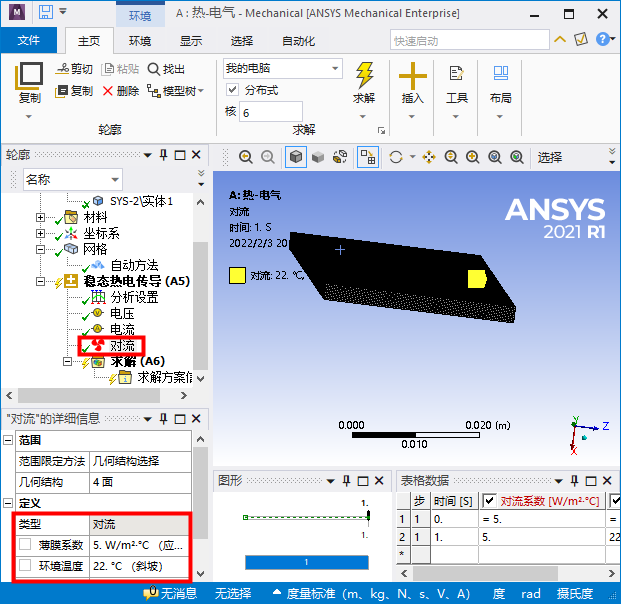

10，选中其余面，添加与空气对流换热的换热系数为5w/m^2.C,环境温度为22度

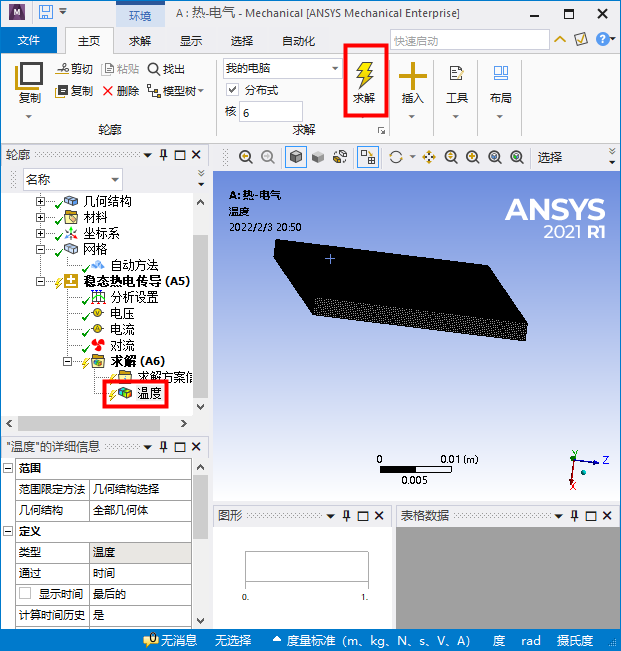

11、插入求解温度，点击求解，如图所示

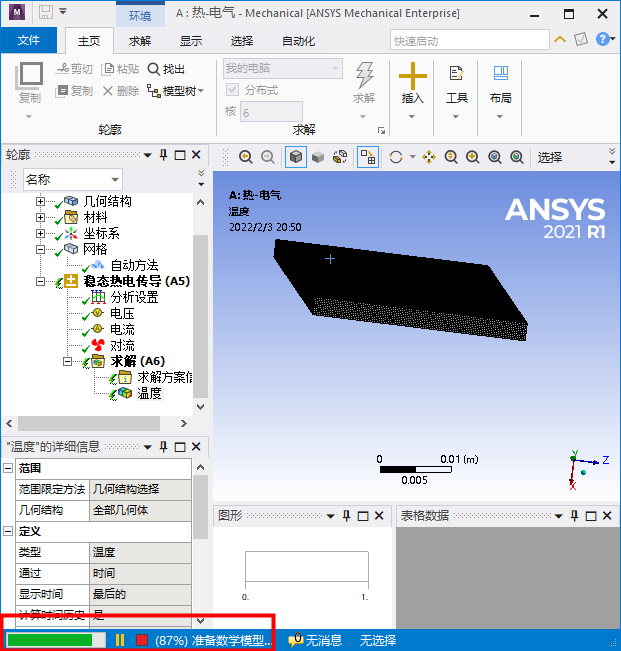

12、正在求解，如图所示

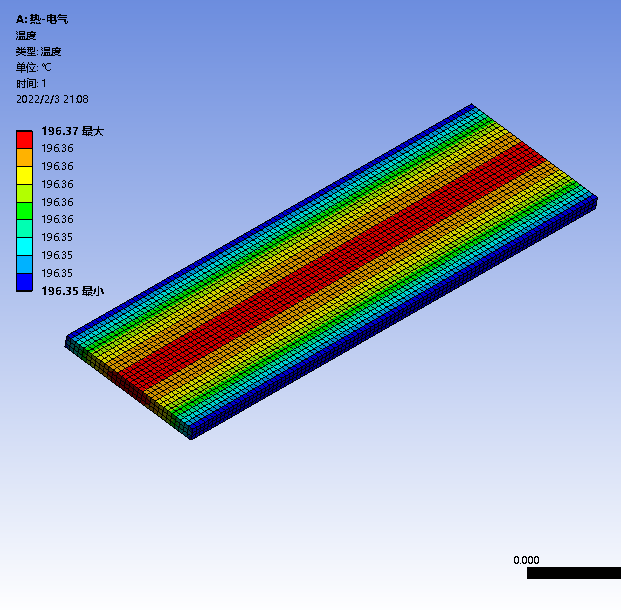

13、计算完成后，显示稳态的铜排温度，如图所示

此方法只能算稳态，注意：加载材料的时候，确保材料的电阻率参数被加上，画网格的时候注意网格质量，
